आपके बोल्ट - समान विशिष्टताओं के बावजूद - हमेशा नट पर क्यों टूटते हैं?

बोल्टेड कनेक्शन की दुनिया में, नट को अक्सर एक सहायक चरित्र के रूप में देखा जाता है - सरल, फिर भी बिल्कुल महत्वपूर्ण।भारी हेक्स अखरोट, विशेष रूप से, घटकों के इस परिवार के भीतर सबसे अधिक मांग वाले कार्य करता है। जब किसी कनेक्शन को अत्यधिक प्रीलोड, गंभीर कंपन, या कठोर संक्षारक वातावरण का सामना करना पड़ता है, तो एक मानक नट पर्याप्त नहीं होता है। भारी हेक्स नट एकमात्र विश्वसनीय विकल्प बन जाता है। इसकी व्यावहारिकता चार स्तंभों पर टिकी हुई है: आयामी लाभ, सामग्री अनुकूलता, सही चयन और उचित स्थापना अभ्यास।

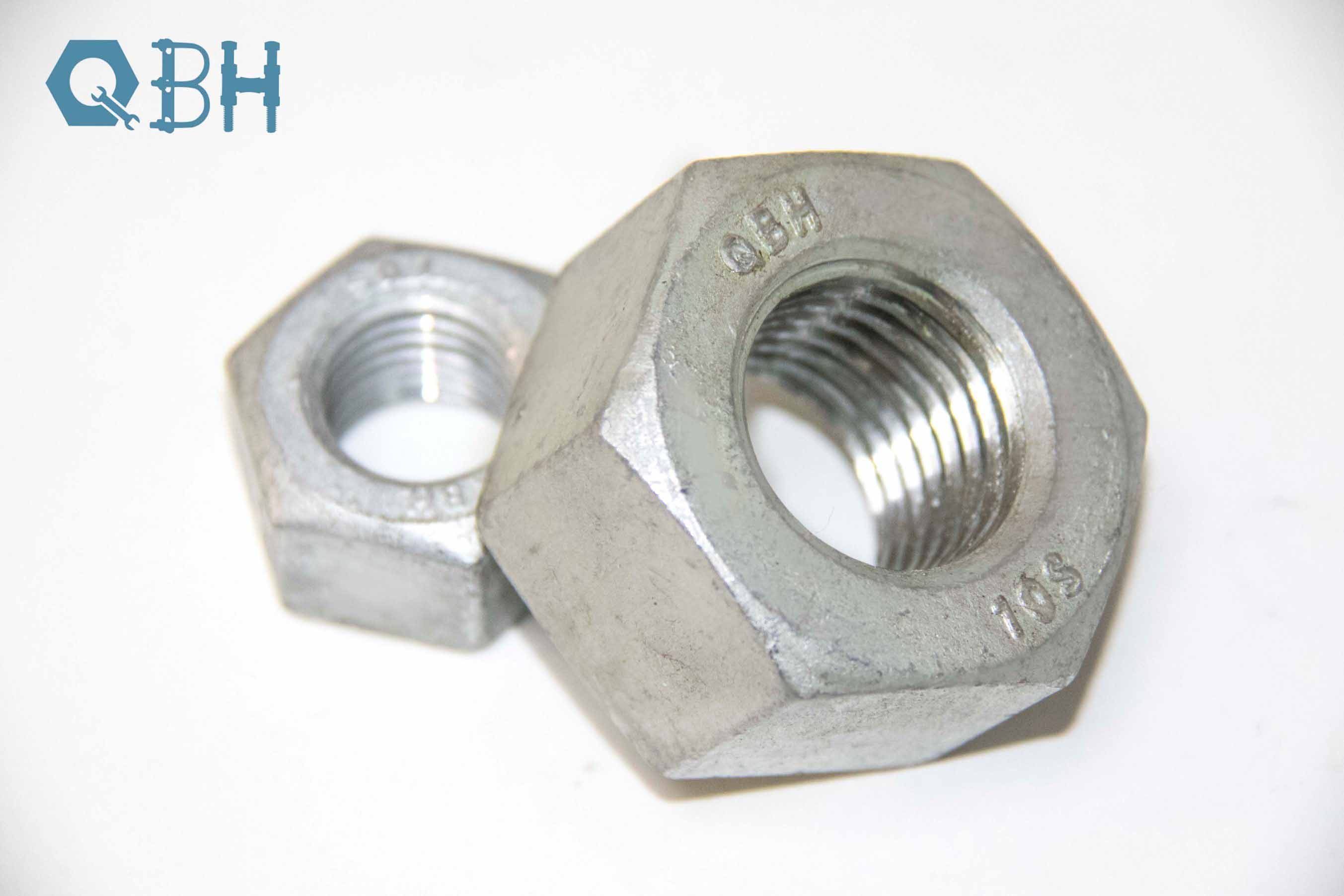

भारी हेक्स नट क्या है?

Aभारी हेक्स अखरोटजैसा कि नाम से पता चलता है, मानक हेक्स नट की तुलना में बड़ा, मोटा और मजबूत नट है। इसे दो परिभाषित विशेषताओं के साथ भारी श्रृंखला आयामी मानकों के अनुसार निर्मित किया गया है:

• फ्लैटों में बड़ी चौड़ाई: समान नाममात्र आकार के मानक नट की तुलना में, भारी हेक्स नट में फ्लैटों में अधिक आयाम होता है, जो रिंच के लिए अधिक संपर्क क्षेत्र प्रदान करता है और टॉर्क लागू होने पर फिसलन के जोखिम को कम करता है।

• नट की अधिक ऊँचाई: थ्रेड एंगेजमेंट की बढ़ी हुई लंबाई भार वहन करने की क्षमता और पूरे बोल्ट वाले जोड़ के ढीले होने के प्रतिरोध को बढ़ाती है।

मानक नट्स की तुलना में, भारी हेक्स नट्स फ्लैटों और नट की ऊंचाई में काफी अधिक चौड़ाई प्रदान करते हैं। उदाहरण के लिए, 1-इंच नाममात्र व्यास वाले नट के लिए, मानक नट की चौड़ाई 1.5 इंच और ऊंचाई 0.875 इंच होती है, जबकि भारी हेक्स नट की माप सभी फ्लैटों में 1.625 इंच और ऊंचाई 1.0625 इंच होती है। इसका मतलब है उच्च भार क्षमता, बेहतर थकान प्रतिरोध और अधिक कुशल टॉर्क ट्रांसमिशन।

भारी हेक्स नट का उपयोग आमतौर पर पुलों, इस्पात संरचनाओं, भारी उपकरण, दबाव वाहिकाओं और सभी अनुप्रयोगों में किया जाता है जहां सुरक्षा सर्वोपरि है।

मुख्य आयाम और मानक

सही भारी हेक्स नट का चयन इसकी आयामी प्रणाली को समझने से शुरू होता है। एएनएसआई/एएसएमई बी18.2.2 मानक पर आधारित मुख्य आयामी पैरामीटर नीचे दिए गए हैं।

भारी हेक्स नट आयाम (इंच श्रृंखला)

भारी हेक्स नट आयाम (मीट्रिक श्रृंखला)

व्यावहारिक सुझाव: भारी हेक्स नट का चयन करते समय, धागे के आकार की अनुकूलता की पुष्टि करने के अलावा, हमेशा यह सत्यापित करें कि फ्लैटों की चौड़ाई आपके मौजूदा रिंच या टॉर्क टूलींग से मेल खाती है। भारी नटों के फ्लैट आयाम बड़े होते हैं और उन्हें उचित आकार के सॉकेट या ओपन-एंड रिंच की आवश्यकता होती है।

सामग्री और संपत्ति वर्ग

भारी हेक्स नट की सामग्री और संपत्ति वर्ग सीधे विशिष्ट परिचालन स्थितियों के लिए इसकी उपयुक्तता निर्धारित करते हैं।

1. सामान्य सामग्री

2. संपत्ति वर्ग

नट संपत्ति वर्ग का बोल्ट संपत्ति वर्ग से मिलान करना एक मौलिक चयन सिद्धांत है:

मीट्रिक नट: आईएसओ 898-2 मानकों के अनुसार, संपत्ति वर्गों को 6, 8, 10, 12, आदि के रूप में नामित किया गया है। उच्च संख्याएं अधिक तन्यता ताकत का संकेत देती हैं। नट वर्ग मेटिंग बोल्ट वर्ग से कम नहीं होना चाहिए, अन्यथा नट कनेक्शन में सबसे पहले विफल हो जाएगा।
इंच नट: एएसटीएम ए563 मानकों के अनुसार, सामान्य ग्रेड में ए, बी, सी, डी, डीएच, आदि शामिल हैं। विभिन्न ग्रेड विभिन्न ताप उपचार स्थितियों और शक्ति स्तरों के अनुरूप हैं। भारी श्रृंखला के नट आमतौर पर उच्च शक्ति वाले बोल्ट के साथ उपयोग किए जाते हैं।

3. सतही फ़िनिश

सतह की फिनिश न केवल उपस्थिति को प्रभावित करती है बल्कि संक्षारण प्रतिरोध और गैलिंग प्रतिरोध को भी प्रभावित करती है:

ब्लैक ऑक्साइड: कम लागत पर बुनियादी जंग सुरक्षा प्रदान करता है, जो इनडोर शुष्क वातावरण के लिए उपयुक्त है।
हॉट-डिप गैल्वनाइजिंग: उत्कृष्ट संक्षारण प्रतिरोध के साथ मोटी कोटिंग, बाहरी या संक्षारक वातावरण के लिए उपयुक्त। ध्यान दें कि कोटिंग की मोटाई थ्रेड फिट परिशुद्धता को प्रभावित करती है।
डैक्रोमेट / जिंक-एल्यूमीनियम कोटिंग: कोई हाइड्रोजन उत्सर्जन जोखिम नहीं, उत्कृष्ट नमक स्प्रे प्रतिरोध, आमतौर पर ऑटोमोटिव और पवन ऊर्जा अनुप्रयोगों में उपयोग किया जाता है।
मैकेनिकल जिंक चढ़ाना: एक समान कोटिंग, कोई हाइड्रोजन उत्सर्जन नहीं, उच्च शक्ति वाले फास्टनरों के लिए उपयुक्त।
टेफ्लॉन/ज़ाइलान कोटिंग: बहुत कम घर्षण गुणांक प्रदान करता है, टॉर्क-तनाव संबंध में सुधार करता है, बिखराव को कम करता है।

हेवी हेक्स बनाम स्टैंडर्ड नट: कैसे चुनें

व्यावहारिक इंजीनियरिंग में, आपको भारी हेक्स नट कब चुनना चाहिए, और एक मानक नट कब पर्याप्त होता है? निम्नलिखित तुलना तालिका मार्गदर्शन प्रदान करती है:

चयन दिशानिर्देश:

1. यदि जोड़ उच्च प्रीलोड, इम्पैक्ट लोडिंग या चक्रीय लोडिंग के अधीन है, तो भारी हेक्स नट को प्राथमिकता दी जानी चाहिए।

2. यदि डिज़ाइन में बोल्ट प्रॉपर्टी क्लास 10.9 या उच्चतर की आवश्यकता होती है, तो आमतौर पर भारी हेक्स नट की आवश्यकता होती है।

3. संक्षारक वातावरण या महत्वपूर्ण सुरक्षा अनुप्रयोगों के लिए, अतिरिक्त सुरक्षा मार्जिन प्रदान करने के लिए मध्यम भार के तहत भी भारी नट की सिफारिश की जाती है।

स्थापना और टोक़ प्रबंधन

अगर गलत तरीके से स्थापित किया गया तो सबसे अच्छा नट भी बेकार है। संयुक्त अखंडता के लिए उचित स्थापना आवश्यक है।

1. टॉर्क और प्रीलोड संबंध

नट को कसते समय, लगाया गया टॉर्क धागे के माध्यम से बोल्ट में अक्षीय प्रीलोड में परिवर्तित हो जाता है। भारी हेक्स नट, अपने बड़े आर-फ्लैट आयाम और अधिक ऊंचाई के साथ, उच्च टॉर्क स्तरों को विश्वसनीय रूप से संभाल सकता है।

टॉर्क फॉर्मूला:

टी = के × डी × एफ

कहाँ:

टी = इंस्टालेशन टॉर्क
के = नट कारक (धागा घर्षण, सामग्री, स्नेहन पर निर्भर)
डी = नाममात्र धागा व्यास
एफ = लक्ष्य प्रीलोड

2. स्नेहन और नट कारक

स्नेहन की स्थिति का नट कारक पर महत्वपूर्ण प्रभाव पड़ता है। विभिन्न स्नेहन स्थितियों के तहत, समान प्रीलोड प्राप्त करने के लिए आवश्यक टॉर्क 30% से अधिक भिन्न हो सकता है।

सिफ़ारिश: महत्वपूर्ण जोड़ों के लिए, अधिक सटीक प्रीलोड प्रबंधन के लिए सरल टॉर्क नियंत्रण के बजाय टॉर्क-कोण विधि का उपयोग करें।

3. सामान्य स्थापना गलतियाँ

सामान्य अनुप्रयोग परिदृश्य

भारी हेक्स नट का उपयोग लगभग सभी उद्योगों में किया जाता है जहां कनेक्शन विश्वसनीयता महत्वपूर्ण है:

रखरखाव एवं निरीक्षण

भारी हेक्स नटमजबूत हैं, लेकिन अत्यधिक परिस्थितियों में उन्हें अभी भी नियमित निरीक्षण और रखरखाव की आवश्यकता होती है:

• टॉर्क पुनः कसना: प्रारंभिक स्थापना के 24 घंटों के भीतर और प्रारंभिक ऑपरेशन के दौरान, प्रीलोड छूट की भरपाई के लिए महत्वपूर्ण जोड़ों को फिर से कस लें।

• दृश्य निरीक्षण: नियमित रूप से दरारें, क्षरण, विरूपण, या ढीलेपन के संकेतों की जांच करें।

• टॉर्क मार्किंग: भविष्य में निरीक्षण के दौरान ढीलेपन की त्वरित पहचान की सुविधा के लिए इंस्टॉलेशन के बाद टॉर्क मार्क लगाएं।

• प्रतिस्थापन नीति: कोई भी नट जो अत्यधिक ओवरलोड हो गया है या दृश्यमान दोष दिखाता है उसे प्रतिस्थापित किया जाना चाहिए और दोबारा उपयोग नहीं किया जाना चाहिए।

भारी हेक्स नट की व्यावहारिकता एक भ्रामक सरल लेकिन महत्वपूर्ण समस्या को हल करने की क्षमता में निहित है - चरम परिस्थितियों में संयुक्त अखंडता को कैसे बनाए रखा जाए - बड़े आयामों, मोटे वर्गों और बेहतर सामग्रियों के माध्यम से। इसका मूल्य इसकी उपस्थिति में नहीं बल्कि प्रत्येक महत्वपूर्ण कनेक्शन बिंदु पर चुपचाप सहन किए जाने वाले भार में है। चयन करते समय, मानकों का सख्ती से पालन करें, बोल्ट संपत्ति वर्गों का मिलान करें और परिचालन स्थितियों की पुष्टि करें। स्थापित करते समय, टॉर्क प्रबंधन, स्नेहन नियंत्रण और उचित प्रक्रियाओं पर ध्यान दें। एक भारी हेक्स नट न केवल बोल्ट का प्रीलोड, बल्कि पूरे सिस्टम का सुरक्षा मार्जिन वहन करता है।
